کابل کواکسیال چیست؟ هر آنچه باید در مورد آن بدانید!

کابل کواکسیال

کابل کواکسیال معمولاً توسط اپراتورذهای کابل، شرکت های تلفنی و ارائه دهندگان اینترنت در سراسر جهان برای انتقال داده ها، ویدئوها و ارتباطات صوتی به مشتریان استفاده می شود. همچنین در خانه ها بسیار مورد استفاده قرار گرفته است.

این کابل به مدت طولانی به عنوان یک فناوری وجود داشته است (از اوایل قرن 20) و دارای مزایای منفرد زیادی برای انتقال دقیق و مطمئن است.

همچنین محدودیت هایی دارد که باعث می شود در بعضی موارد با کابل فیبر نوری، کابل category یا گاهی با سیگنال های بی سیم جایگزین شود.
رمز موفقیت کواکسیال، طراحی محافظت شده آن است که به هسته مس کابل اجازه می دهد تا داده ها را سریع انتقال دهد، بدون اینکه در مقابل تداخل یا آسیب عوامل محیطی قرار بگیرد.

کابل کواکسیال چیست؟

کابل های کواکسیال برای انتقال اطلاعات و سیگنال در فرکانس بالا در شبکه های کامپیوتری، شبکه LAN و آنتن های تلویزیون های رنگی و دوربین های مدار بسته استفاده می شوند.
این نوع کابل از دو سیم تشکیل شده است که یک سیم مغز مفتولی و یک سیم لایه مسی که اطراف آن تشکیل شده است. این دو سیم توسط ماده پلاستیکی از هم متمایز شده اند.

کواکسیال چه شکلی است؟

این کابل به دلیل لایه عایق داخلی، دارای یک شکل ضخیم و گرد است. اندازه آن باعث می شود تا نسبت به انواع دیگر کابل ها مانند کابل زوج بهم تابیده یا کابل اترنت بسیار متفاوت باشد. بیشترین اندازه های مشترک کابل کواکسیال RG-6 ،RG-11 و RG-59 است – برخی از تفاوت های اندازه آن در تصویر زیر نشان داده شده است:

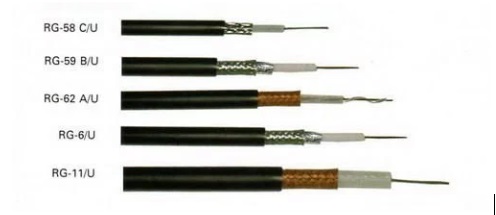

شکل کابل کواکسیال

کابل های کواکسیال در انواع رنگ ها از جمله سیاه، قهوه ای و سفید موجود است.

انواع کابل کواکسیال

کابل های کواکسیال دو نوع اصلی دارند – یکی با امپدانس 75 اهم (Ω) و دیگری با امپدانس 50 اهم.

کابل های 75 اهم بیشتر برای سیگنال های ویدئویی استفاده می شوند، در حالی که کابل های 50 اهم برای داده و ارتباطات بی سیم استفاده می شوند.

در کابل های کواکسیال، اهم به امپدانس اشاره دارد که اندازه گیری مقاومت کابل در برابر جریان انرژی الکتریکی است.

کابل کواکسیال RF چیست؟

از کابل های کواکسیال RF برای انتقال سیگنال های فرکانس رادیویی استفاده می شود. آن ها کابل ورودی استاندارد در تلویزیون ها هستند و دارای یک پین هستند که به ورودی RF دستگاه متصل می شوند.

کابل RG-6 چیست؟

کابل های RG-6 رسانای بزرگ تری دارند، بنابراین کیفیت سیگنال بهتری را ارائه می دهند. آن ها عایق دی الکتریک ضخیم تری هستند و با نوع محافظ دیگری ساخته می شوند و به آن ها امکان می دهد سیگنال های سطح گیگاهرتز را به طور موثرتری اداره کنند.
از آنجا که این نوع کابل نازک است، می توان آن را به راحتی در دیوارها یا سقف ها نصب کرد.

کابل RG-59 چیست؟

یک کابل متداول در تنظیمات داخلی، کابل RG-59 شبیه RG-6 است، اما دارای یک هادی مرکز حتی نازک تر است. این امر باعث می شود تا گزینه خوبی برای اجرای کوتاه مدت و انتقال با فرکانس پایین باشد.

کابل RG-11 چیست؟

کابل RG-11 به راحتی قابل شناسایی است زیرا ضخیم تر از انواع دیگر کواکسیال است که باعث می شود کار با آن دشوارتر شود. با این حال، سطح میرایی کمتری نسبت به RG-6 یا RG-59 ارائه می دهد، به این معنی که می تواند داده ها را برای مسافت های طولانی تر حمل کند.

کابل های کواکسیال برای چه مواردی استفاده می شود؟

کابل کواکسیال برای تلویزیون

کواکسیال با کیفیت پایین می تواند بر دریافت امواج تلویزیون تأثیر بگذارد، بنابراین انتخاب بهترین کابل برای کار مهم است.
کواکسیال طراحی شده برای تلویزیون های داخلی باید 75 اهم باشد. کواکسیال RG-6 برای تلویزیون ایده آل است.
کابل کواکسیال RG-6کابل کواکسیال برای تلویزیون
کواکسیال برای تلویزیون HD (با کیفیت بالا)

بهترین کابل کواکسیال برای HDTV RG-11 است.
این نوع کابل ها سنجش بیشتری نسبت به سایرین ارائه می دهند که فضای بیشتری برای انتقال سیگنال ها فراهم می کند.
این باعث می شود کابل RG-11 در انتقال سیگنال های قوی HD با سرعت عمل کند.
کواکسیال RG-11کابل کواکسیال برای تلویزیون HD (کیفیت بالا)
کواکسیال برای اینترنت

از کابل های کواکسیال می توان برای انتقال سیگنال های اتصال به اینترنت استفاده کرد، اما سیگنال های اینترنتی در فرکانس های بالاتر از فیلم آنالوگ سنتی کار می کنند.
کابل RG-6 برای تحقق این نیاز طراحی شده است.
هادی بزرگتری دارد که کیفیت سیگنال بسیار بهتری را ارائه می دهد و عایق دی الکتریک ضخیم تر است.
کابل های RG-6 نیز با نوع محافظ دیگری ساخته شده اند، به این معنی که آن ها می توانند سیگنال های سطح گیگاهرتز را به طور موثرتری حمل کنند.

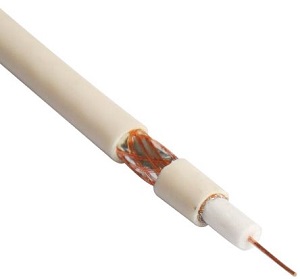

کواکسیال RG-6کابل کواکسیال برای اینترنت
کواکسیال برای دوربین مداربسته

کابل کواکسیال RG-59 بهترین نوع کابل برای سیستم های مداربسته است اما از RG-6 نیز می توان استفاده کرد.
RG-6 می تواند مسافت بیشتری از RG-59 را بدون از دست دادن سیگنال تصویری اجرا کند، اما به دلیل ضخیم تر و محکم تر بودنش، کار با آن چندان راحت نیست.
کواکسیال RG-59کابل کواکسیال برای دوربین مداربسته
کواکسیال برای فیلم

متداول ترین نوع کواکسیال برای فیلم RG-59 و RG-6 است.
از این میان، RG-59 کابل استاندارد صنعت است، در حالی که RG-6 برای سیگنال های ویدئویی دیجیتال بهتر است.

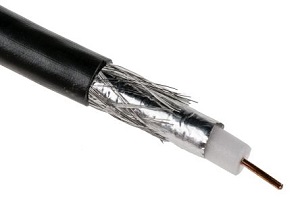

کواکسیال RG-6کابل کواکسیال برای فیلم

نحوه عملکرد

کابل های کواکسیال یک انتخاب محبوب هستند. زیرا طراحی محافظت شده آن ها به هادی مرکز امکان انتقال سریع داده ها را می دهد در حالی که از آسیب و تداخل محافظت می شود.

کابل های کواکسیال عمدتا از این چهار لایه مختلف تشکیل شده اند:

  1. یک سیم رسانای مرکزی که معمولاً یک سیم مسی است و داده ها و فیلم از آن عبور می کنند.
  2. اطراف سیم مسی عایق پلاستیکی دی الکتریک است.
  3. یک شبکه بافته شده ساخته شده از مس به محافظت از کابل در برابر تداخل الکترومغناطیسی (EMI) کمک می کند
  4. لایه خارجی یک پوشش پلاستیکی است که از لایه های داخلی در برابر آسیب محافظت می کند.

کواکسیال با حمل داده ها در هادی مرکز کار می کند، در حالی که لایه های محافظ هرگونه از دست دادن سیگنال را متوقف می کنند (که کاهش میرایی نامیده می شود) و به کاهش EMI کمک می کند.

لایه اول، دی الکتریک (dielectric) نامیده می شود که فاصله بین هادی هسته و لایه های خارجی و همچنین برخی از عایق ها را فراهم می کند.

لایه های بعدی که در مجموع به آن سپر گفته می شود، تکانه های الکتریکی و انتقال رادیو را از بین می برند. لایه های مختلف کابل کواکسیال در تصویر زیر نشان داده شده است:

کابل های کواکسیال

سرعت انتقال آن چقدر است؟

سرعت انتقال این کابل 10 مگابیت بر ثانیه است (مگابیت بر ثانیه) و ظرفیت انتقال 80 برابر بیشتر از کابل های زوج بهم تابیده را ارائه می دهند.

مزایا و معایب کابل کواکسیال

مزایا

  • ارزان
  • نصب و سیم کشی آسان
  • گسترش آسان
  • مقاومت خوب در برابر EMI
  • ظرفیت تا 10 مگابیت در ثانیه
  • با دوام

یکی دیگر از مزایای کابل کواکسیال، میدان الکترومغناطیسی حامل سیگنال است که فقط در فضای بین هادی های داخلی و خارجی وجود دارد. این بدان معناست که این کابل برخلاف انواع دیگر خطوط انتقال، می تواند در کنار اجسام فلزی بدون از دست دادن برق نصب شود.

معایب

عیب اصلی استفاده از این کابل این است که خرابی تک کابل می تواند کل شبکه را از بین ببرد.
